Cocos 2D Shader 实现攻击范围合并效果

*摘自：https://mp.weixin.qq.com/s/-pBI1GkQAqEO1Zav4vYDpg*

本文介绍如何在Cocos Creator中使用Shader实现游戏中箭塔攻击范围的合并效果，即多个攻击范围重叠时呈现拼接效果而非简单叠加。

## 实现思路分析

要实现4个箭塔攻击范围互相重叠的拼接效果，传统方法存在局限性：
- 遮罩（Mask）组件：性能影响较大
- Sprite组件的filled模式：只能在垂直或水平一个方向裁切，无法满足4个范围互相重叠的需求

因此采用Shader实现增强版的Sprite Filled功能。

## Shader实现核心原理

### 1. 着色器文件结构

以Cocos Creator内置的Sprite材质和着色器为模板开始，内置着色器主要包含：
- 接受纹理（texture）和透明阈值的传参
- 在片段着色器中导入节点颜色"v_color"和自定义参数"texture"
- CCTexture读取纹理当前像素，乘以v_color实现颜色控制

### 2. 多方向fill效果的shader实现

要实现任意角度的fill效果，需要增加几个关键参数：

```glsl
fillRange: { value: [0.0, 1.0] }  // [start, end] 填充范围，0-1之间
fillAngle: { value: 0.0 }         // 填充角度，0-360度
fillCenter: { value: [0.5, 0.5] } // 填充中心点，归一化坐标
```

在片段着色器中根据fillAngle和fillRange计算需要裁掉的像素。核心计算逻辑：

```glsl
// 任意方向fill range效果
#if USE_TEXTURE
  // 将角度转换为弧度
  float angleRadians = radians(fillAngle);

  // 计算当前像素相对于中心点的向量
  vec2 dir = v_uv0 - fillCenter;

  // 旋转向量到指定角度
  float cosAngle = cos(angleRadians);
  float sinAngle = sin(angleRadians);
  vec2 rotatedDir = vec2(
    dir.x * cosAngle - dir.y * sinAngle,
    dir.x * sinAngle + dir.y * cosAngle
  );

  // 计算在填充方向上的投影长度（归一化到0-1范围）
  float projection = clamp((rotatedDir.x + 0.5), 0.0, 1.0);

  // 根据填充范围决定是否丢弃像素
  if (projection < fillRange.x || projection > fillRange.y) {
    discard;  // 丢弃当前像素
  }
#endif
```

### 3. 支持多方向的实现方案

由于Shader不支持多维数组传参，采用变通方案：将fillRange的起止位置和角度3个值放在一个vec4中，一个vec4为一组：

```glsl
properties:
  texture: { value: white }        // 默认纹理为白色
  alphaThreshold: { value: 0.5 }   // alpha测试阈值
  // 填充范围参数 - 实现多个方向的fill range效果
  range1: { value: [0.0, 1.0, 0.0, 0.0] } // range start, range end, angle, enable
  range2: { value: [0.0, 1.0, 0.0, 0.0] }
  range3: { value: [0.0, 1.0, 0.0, 0.0] }
  range4: { value: [0.0, 1.0, 0.0, 0.0] }
```

通过代码控制Shader参数：

```javascript
let mat = this.node.getComponent(cc.Sprite).getMaterial(0);
mat.setProperty('range1', new cc.Vec4(0, .8, 30, 1));
```

## 攻击范围合并效果实现

### 计算重叠逻辑

1. **检测重叠**：每当范围变化时计算当前范围与其他范围的距离，判断是否重叠
2. **计算裁切参数**：若重叠则计算要裁切的长度和与重叠范围中心的角度
3. **更新Shader**：将计算得到的两个关键值传递给Shader，同时通知"被重叠"的范围更新Shader

### 重叠长度计算算法

假设两个圆的圆心在x轴上，当前范围（selfNode）的圆心为(0,0)，另一个在x+方向：

```javascript
// 计算两个圆的交点
let d = distance;
let r1 = selfNode.width / 2 * selfNode.scale;
let r2 = item.width / 2 * item.scale;
let a = (r1 * r1 - r2 * r2 + d * d) / (2 * d);
let h = Math.sqrt(r1 * r1 - a * a);
let t0 = cc.v2(1, 0);
// 交点坐标
let x = 0 + a * t0.x - h * t0.y;
```

这样计算的好处是简化算法，交点的x坐标就是圆心到两个交点连线的垂直距离。

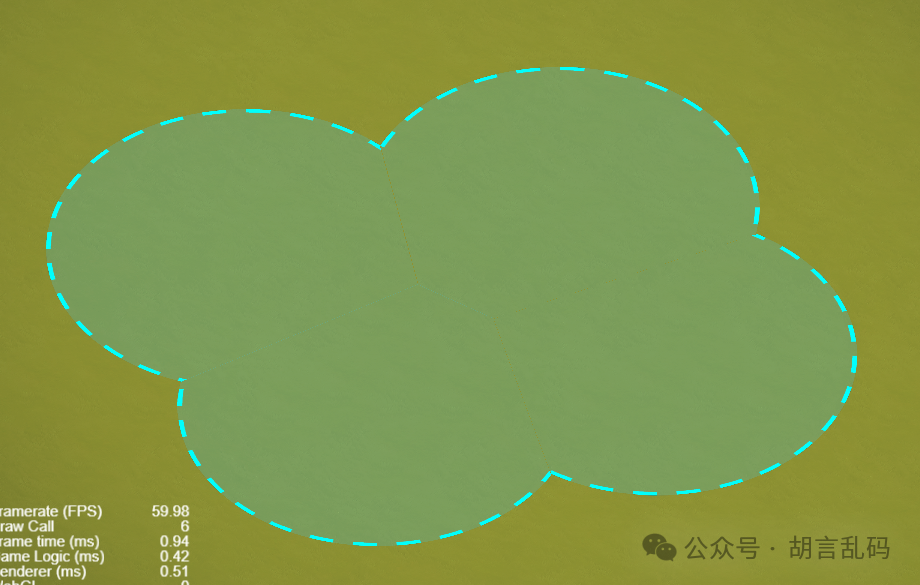

### 伪3D透视效果

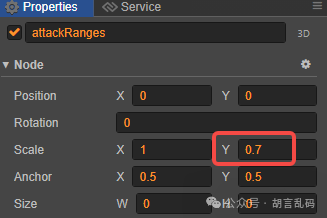

为了实现更真实的视觉效果，给所有范围的共同父节点添加Y轴缩放：

![图片](/usr/uploads/2026/02/698bd035c31ab.jpg)

![图片](/usr/uploads/2026/02/698bd035e41d9.jpg)

## 完整着色器代码

以下是完整的着色器实现代码：

// 效果定义块 - 定义整个shader的效果参数和技术
CCEffect %{
  // 技术列表 - 可以定义多个渲染技术
  techniques:
  // 渲染通道 - 定义具体的渲染步骤
  - passes:
    - vert: vs  // 顶点着色器使用vs程序
      frag: fs  // 片段着色器使用fs程序
      // 混合状态配置 - 控制颜色混合
      blendState:
        targets:
        - blend: true  // 启用颜色混合
      // 光栅化状态配置 - 控制多边形剔除
      rasterizerState:
        cullMode: none  // 禁用背面剔除，渲染所有面
      // 材质属性 - 可以在编辑器调整的参数
      properties:
        texture: { value: white }  // 默认纹理为白色
        alphaThreshold: { value: 0.5 }  // alpha测试阈值，低于此值的像素会被丢弃
        // 填充范围参数 - 实现任意方向的fill range效果
        fillRange: { value: [0.0, 1.0] }  // [start, end] 填充范围，0-1之间
        fillAngle: { value: 0.0 }  // 填充角度，0-360度
        fillCenter: { value: [0.5, 0.5] }  // 填充中心点，归一化坐标
}%

// 顶点着色器程序 - 处理每个顶点的位置和颜色
CCProgram vs %{
  precision highp float;  // 使用高精度浮点数
  #include <cc-global>  // 包含Cocos Creator全局变量
  #include <cc-local>   // 包含Cocos Creator局部变量

  in vec3 a_position;  // 输入：顶点位置坐标
  in vec4 a_color;     // 输入：顶点颜色
  out vec4 v_color;    // 输出：传递给片段着色器的颜色

  #if USE_TEXTURE  // 如果使用纹理
  in vec2 a_uv0;    // 输入：纹理坐标
  out vec2 v_uv0;   // 输出：传递给片段着色器的纹理坐标
  #endif

  // 顶点着色器主函数 - 每个顶点执行一次
  void main () {
    vec4 pos = vec4(a_position, 1);  // 将3D位置转换为4D齐次坐标
    #if CC_USE_MODEL  // 如果使用模型矩阵
    pos = cc_matViewProj * cc_matWorld * pos;  // 应用模型、视图、投影变换
    #else
    pos = cc_matViewProj * pos;  // 只应用视图和投影变换
    #endif

    #if USE_TEXTURE
    v_uv0 = a_uv0;  // 传递纹理坐标到片段着色器
    #endif

    v_color = a_color;  // 传递颜色到片段着色器
    gl_Position = pos;  // 设置最终顶点位置
  }
}%

// 片段着色器程序 - 处理每个像素的颜色
CCProgram fs %{
  precision highp float;  // 使用高精度浮点数
  #include <alpha-test>  // 包含alpha测试功能
  #include <texture>     // 包含纹理采样功能

  in vec4 v_color;  // 输入：从顶点着色器传递的颜色
  #if USE_TEXTURE  // 如果使用纹理
  in vec2 v_uv0;   // 输入：从顶点着色器传递的纹理坐标
  uniform sampler2D texture;  // 纹理采样器
  #endif

  // 填充范围参数 - 必须使用uniform块声明
  uniform FillRangeParams {
    vec2 fillCenter; // 填充中心点
    vec2 fillRange;  // [start, end] 填充范围
    float fillAngle; // 填充角度，弧度制
  };

  // 片段着色器主函数 - 每个像素执行一次
  void main () {
    vec4 o = vec4(1, 1, 1, 1);  // 初始化输出颜色为白色

    #if USE_TEXTURE
      CCTexture(texture, v_uv0 ,o);  // 直接采样纹理并使用纹理颜色
    #endif

    o *= v_color;  // 将顶点颜色与纹理颜色相乘

    // 任意方向fill range效果
    #if USE_TEXTURE
      // 将角度转换为弧度（属性中的角度是0-360度）
      float angleRadians = radians(fillAngle);

      // 计算当前像素相对于中心点的向量
      vec2 dir = v_uv0 - fillCenter;

      // 旋转向量到指定角度
      float cosAngle = cos(angleRadians);
      float sinAngle = sin(angleRadians);
      vec2 rotatedDir = vec2(
        dir.x * cosAngle - dir.y * sinAngle,
        dir.x * sinAngle + dir.y * cosAngle
      );

      // 计算在填充方向上的投影长度（归一化到0-1范围）
      // 将旋转后的x坐标从[-0.5, 0.5]映射到[0, 1]
      float projection = clamp((rotatedDir.x + 0.5), 0.0, 1.0);

      // 根据填充范围决定是否丢弃像素
      if (projection < fillRange.x || projection > fillRange.y) {
        discard;  // 丢弃当前像素
      }
    #endif

    // 只在裁剪区域外的像素执行alpha测试
    // 这样可以避免半透明纹理在裁剪区域外被错误处理
    // if (o.a > 0.0) {
      ALPHA_TEST(o);  // 执行alpha测试，丢弃透明度低于阈值的像素
    // }

    #if USE_BGRA  // 如果使用BGRA颜色格式（某些平台需要）
      gl_FragColor = o.bgra;  // 输出BGRA格式的颜色
    #else
      gl_FragColor = o.rgba;  // 输出RGBA格式的颜色
    #endif
  }
}%
```

## 工程地址

完整工程代码可在以下地址获取：https://gitee.com/dubox/cocos-AttackRange

通过这种Shader实现方式，可以高效地实现游戏中多个攻击范围的合并效果，相比传统遮罩方案具有更好的性能表现，同时支持更灵活的视觉效果定制。
